| 核心板外觀 |
 |
| 核心板正面圖 |
 |
|

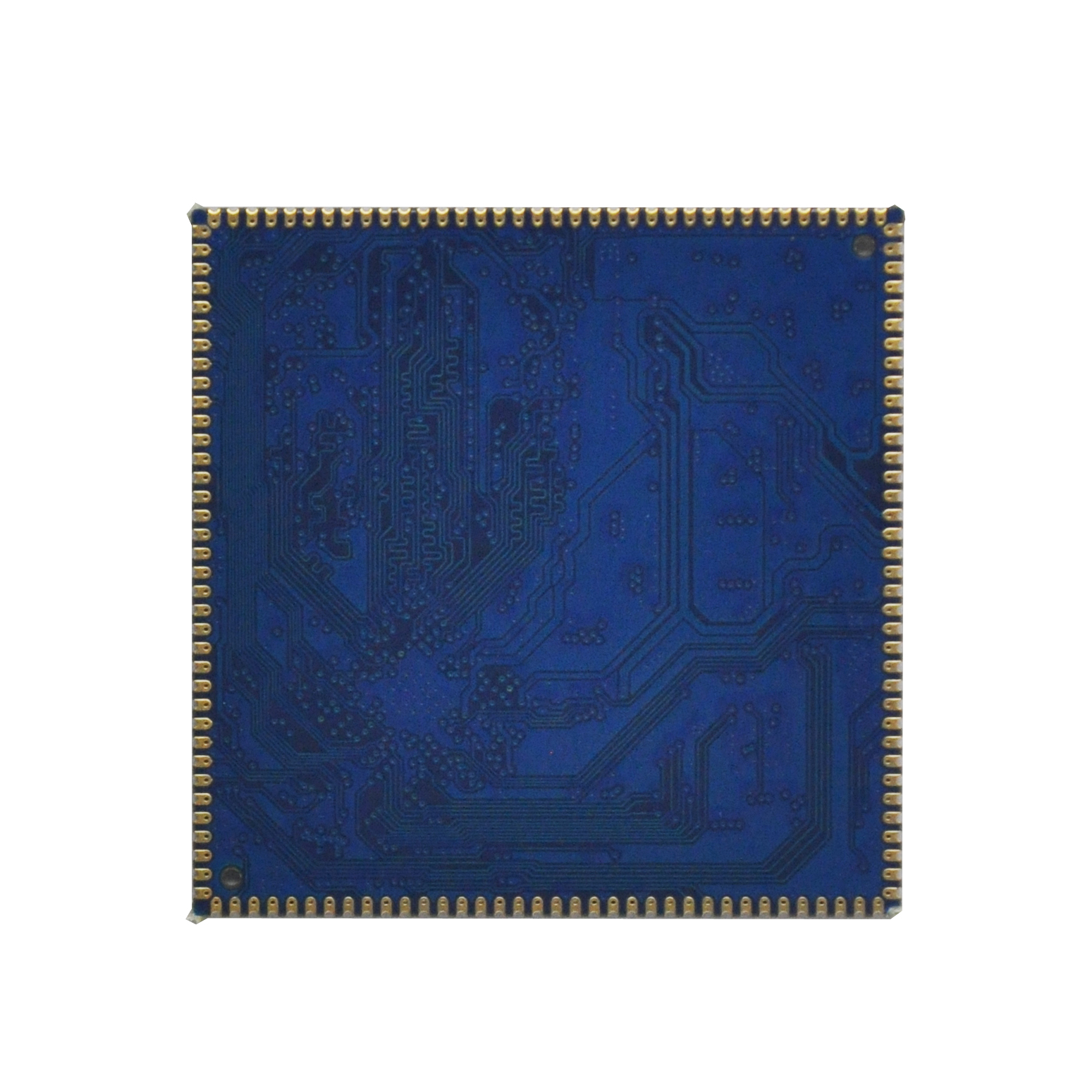

核心板背面圖
|
| 系統配置 |
| CPU |
RK3128 |
| 主頻 |
A7四核1.3GHz |
| 內存 |
標配1GB，可定制2GB及512MB |
| 存儲器 |
標配8GB EMMC，可選配nand flash |
| 電源IC |
使用RK816，支持動態調頻 |
|
| 接口參數 |
| LCD接口 |
TTL、LVDS、MIPI接口三選一 |
| Touch接口 |
電容觸摸，可使用USB或串口擴展電阻觸摸 |
| 音頻接口 |
AC97/IIS接口，支持錄放音 |
| SD卡接口 |
2路SDIO輸出通道 |
| emmc接口 |
板載emmc接口，管腳不另外引出 |
| 以太網接口 |
支持千兆以太網 |
| USB HOST接口 |
1路HOST2.0 |
| USB OTG接口 |
1路OTG2.0 |
| UART接口 |
3路串口，2路帶流控，1路用于DEBUG |
| PWM接口 |
3路PWM輸出 |
| IIC接口 |
4路IIC輸出 |
| SPI接口 |
1路SPI輸出 |
| ADC接口 |
3路ADC輸入 |
| Camera接口 |
1路BT656/BT601 |
| HDMI接口 |
高清音視頻輸出接口，LCD和HDMI二選一 |
| 啟動配置接口 |
無需啟動配置，核心板自動適配 |
|
| 電氣特性 |
| 輸入電壓 |
4.8~5.5V(推薦使用5V輸入) |
| 輸出電壓 |
3.3V/4.2V(可用于底板供電及電池充電) |
| 工作溫度 |
-10~70度 |
| 儲存溫度 |
-10~80度 |
|
| 核心板結構參數 |
| 外觀 |
郵票孔方式 |
| 核心板尺寸 |
45mm*45mm*3mm |
| 引腳間距 |
1.2mm |
| 引腳焊盤尺寸 |
1.8mm*0.7mm |
| 引腳數量 |
144PIN |
| 板層 |
6層 |
|
|

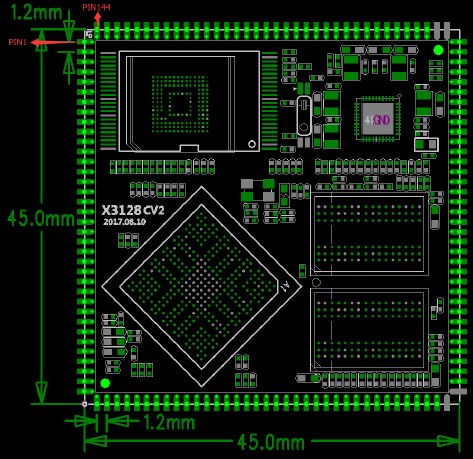

核心板結構尺寸和管腳排列：
|
|
|
| 核心板引腳定義 |
| 1 |
VCC_SYS |
37 |
VCC_IO |
73 |
GND |
109 |
GND |
| 2 |
CIF_PDN0 |
38 |
HDMI_HPD |
74 |
GPIO2_A4 |
110 |
GND |
| 3 |
PWM0 |
39 |
HDMI_CEC |
75 |
GPIO3_C6 |
111 |
LCD_HSYNC |
| 4 |
PWM1 |
40 |
UART1_TX |
76 |
GPIO2_A3 |
112 |
LCD_VSYNC |
| 5 |
PWM2 |
41 |
UART1_RX |
77 |
GPIO1_A3 |
113 |
LCD_CLK |
| 6 |
UART0_RTS |
42 |
UART1_RTS |
78 |
GPIO3_C5 |
114 |
LCD_DEN |
| 7 |
UART0_RXD |
43 |
SPI_CLK |
79 |
CODEC_AOL |
115 |
VCC_RK816IN |
| 8 |
UART0_CTS |
44 |
SPI_CSn0 |
80 |
CODEC_AOR |
116 |
VCC_RK816IN |
| 9 |
UART0_TXD |
45 |
SPI_TXD |
81 |
MICBIAS |
117 |
VCC_RK816IN |
| 10 |
IR_RX |
46 |
SPI_RXD |
82 |
MICIN-P |
118 |
PWRON |
| 11 |
SPDIF_TX |
47 |
SPI_CSn1 |
83 |
MICIN-N |
119 |
VCC_RTC |
| 12 |
TX_C- |
48 |
SDMMC1_CLK |
84 |
HP_DET |
120 |
BAT_P |
| 13 |
TX_C+ |
49 |
SDMMC1_D3 |
85 |
LCD_D23 |
121 |
BAT_N |
| 14 |
TX_0- |
50 |
SDMMC1_D2 |
86 |
LCD_D22 |
122 |
RTC_CLKOUT |
| 15 |
TX_0+ |
51 |
SDMMC1_D1 |
87 |
LCD_D21 |
123 |
VCC28_CIF |
| 16 |
TX_1- |
52 |
SDMMC1_D0 |
88 |
LCD_D20 |
124 |
VCC18_CIF |
| 17 |
TX_1+ |
53 |
SDMMC_PWR |
89 |
I2C2_SCL_LCD_19 |
125 |
VCC_TP |
| 18 |
TX_2- |
54 |
I2C1_SDA/SDMMC1_CMD |
90 |
I2C2_SDA_LCD_18 |
126 |
VCCA_CODEC |
| 19 |
TX_2+ |
55 |
I2C1_SCL |
91 |
LCD_D17 |
127 |
RESET |
| 20 |
VDAC_OUTP |
56 |
I2C0_SCL |
92 |
LCD_D16 |
128 |
ADCIN2 |
| 21 |
OTG_ID |
57 |
I2C0_SDA |
93 |
LCD_D15 |
129 |
ADCIN1 |
| 22 |
OTG_DET |
58 |
GSENSOR_INT |
94 |
LCD_D14 |
130 |
ADCIN0 |
| 23 |
HOST_DP |
59 |
TP_INT |
95 |
LCD_D13 |
131 |
CIF_CLKOUT |
| 24 |
HOST_DM |
60 |
SPK_CTL |
96 |
LCD_D12 |
132 |
CIF_CLKIN |
| 25 |
OTG_DP |
61 |
TP_RST |
97 |
LCD_D11 |
133 |
CIF_HREF |
| 26 |
OTG_DM |
62 |
HP_CTL |
98 |
LCD_D10 |
134 |
CIF_VSYNC |
| 27 |
SDMMC_DET |
63 |
LCD_RST |
99 |
LCD_D9 |
135 |
CIF_D7 |
| 28 |
SDMMC_CMD |
64 |
GPIO3_C7 |
100 |
LCD_D8 |
136 |
CIF_D6 |
| 29 |
SDMMC_D0 |
65 |
GPIO1_C7 |
101 |
LCD_D7 |
137 |
CIF_D5 |
| 30 |
SDMMC_D1 |
66 |
GPIO2_A2 |
102 |
LCD_D6 |
138 |
CIF_D4 |
| 31 |
SDMMC_D2 |
67 |
GPIO1_A7 |
103 |
LCD_D5 |
139 |
CIF_D3 |
| 32 |
SDMMC_D3 |
68 |
GPIO2_A0 |
104 |
LCD_D4 |
140 |
CIF_D2 |
| 33 |
SDMMC_CLK |
69 |
GPIO2_A1 |
105 |
LCD_D3 |
141 |
CIF_D1 |
| 34 |
I2C3_SDA |
70 |
GPIO0_C7 |
106 |
LCD_D2 |
142 |
CIF_D0 |
| 35 |
I2C3_SCL |
71 |
GPIO2_A6 |
107 |
LCD_D1 |
143 |
CIF_PDN1 |
| 36 |
VCC_IO |
72 |
GND |
108 |
LCD_D0 |
144 |
VCC_SYS |
|
| 點擊下載：X3128核心板簡介 |
