x4418核心板

CPU	：	S5P4418,ARM Cortex-A9四核
主頻	：	1.4GHz*4
內存	：	1GB DDR3，可定制2GB DDR3
Flash	：	支持4GB/8GB/16GB emmc可選，標配8GB emmc
下載	：	x4418核心板

產品簡介

受芯片供貨影響，原X4418CV3版本的以太網PHY芯片RTL8211E嚴重缺貨，價格暴漲，九鼎創展推出了和X4418CV3管腳完全兼容，且不影響以太網的最新核心板X4418CV4,對無需以太網功能的客戶，無需關注，直接兼容使用即可；對有以太網功能需求的客戶，硬件上直接兼容，打上以太網驅動補丁包即可。

深圳九鼎創展科技攜手三星S5P4418的合作伙伴耐信隆，在國內率先推出S5P4418開發板，供廣大客戶研發評估。它采用郵票孔的核心板＋底板方式設計，核心板可擴展性強，多達180PIN管腳，運行速度高達1.4GHz。PCB采用8層沉金工藝設計，具有最佳的電氣特性和抗干擾特性，工作穩定可靠。核心板板載了PMU，帶庫侖計的充電管理，率先集成千兆以太網，可以廣應應用于MID，POS，PDA，PND，智能家居，手機，車機，學習機，游戲機以及其他各種工控領域。

X4418 核心板具有以下特性：
	最佳尺寸，即保證精悍的體積又保證足夠的GPIO 口，僅68mm*48mm；
	使用x-powers 的AXP228 PMU 電源管理設計，在保證工作穩定可靠的同時，成本足夠低廉；
	支持多種品牌，多種容量的emmc，默認使用東芝8GB emmc(19nm MLC 工藝)；
	使用單通道DDR3 設計，默認支持1GB 容量，可定制2GB 容量；
	支持電源休眠喚醒；
	支持android4.4 操作系統；
	板載千兆有線以太網；
	拒絕掉程序，遠離使用nand flash 批量掉程序的煩惱；
	產品穩定可靠，拷機7 天7 夜不死機；

特性參數

結構參數
外觀	郵票孔方式
核心板尺寸	68mm48mm3mm
引腳間距	1.2mm
引腳焊盤尺寸	1.8mm*0.8mm
引腳數量	180PIN
板層	8 層

系統配置
CPU	S5P4418
主頻	四核1.4GHz
內存	標配1GB，可定制2GB
存儲器	4GB/8GB/16GB/32GB emmc 可選，標配8GB
電源IC	使用AXP228，支持動態調頻，庫侖計等
以太網	1.X44CV3:使用RTL8211E千兆以太網PHY 2.X4418CV4:使用YT8511千兆以太網PHY

接口參數
LCD 接口	同時支持TTL、LVDS、MIPI 接口輸出
Touch 接口	電容觸摸，可使用USB 或串口擴展電阻觸摸
音頻接口	AC97/IIS 接口，支持錄放音
SD 卡接口	2 路SDIO 輸出通道
Nand 接口	淘汰技術，未引出
emmc 接口	板載emmc 接口，管腳不另外引出
以太網接口	支持千兆以太網
USB HOST 接口	一路HOST2.0，一路HSIC
USB OTG 接口	一路OTG2.0
UART 接口	4 路串口，支持帶流控串口
PWM 接口	4 路PWM 輸出
IIC 接口	2 路IIC 輸出
SPI 接口	1 路SPI 輸出
ADC 接口	2 路ADC 輸出
Camera 接口	1 路BT656/BT601，1 路MIPI 輸出
HDMI 接口	高清音視頻輸出接口，音視頻同步輸出
VGA 接口	使用LCD 輸出接口擴展
啟動配置接口	無需啟動配置，核心板自動適配

電氣特性
輸入電壓	3.7~5.5V(推薦使用5V 輸入)
輸出電壓	3.3V/4.2V(可用于底板供電及電池充電)
工作溫度	-10~70度
儲存溫度	-10~80 度

核心板外觀

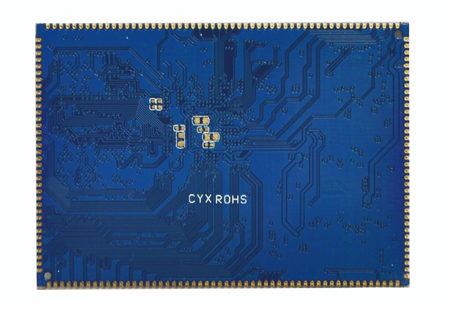

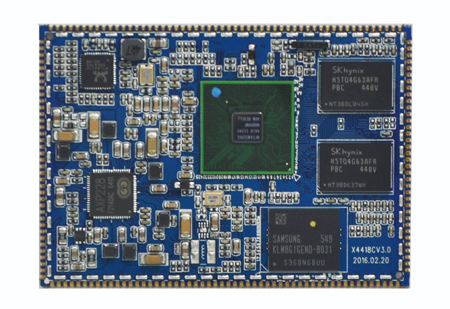

正面圖	背面圖

核心板結構圖

核心板結構尺寸及管腳排列：

點擊下載：X4418核心板簡介
