x6818核心板

CPU	：	S5P6818，ARM Cortex-A53八核
主頻	：	1.4 GHz
內存	：	標配1GB，可定制2GB
Flash	：	標配8GB，4GB/8GB/16GB/32GB emmc可選
電源IC	：	使用AXP228，支持動態調頻，庫侖計等
下載	：	x6818核心板

產品簡介

深圳九鼎創展科技攜手三星S5P4418 的合作伙伴耐信隆，在國內率先推出S5P6818開發板，供廣大客戶研發評估。它采用郵票孔的核心板＋底板方式設計，核心板可擴展性強，多達180PIN 管腳，運行速度高達1.4GHz。PCB 采用8 層沉金工藝設計，具有最佳的電氣特性和抗干擾特性，工作穩定可靠。核心板板載了足以勝任S5P6818 的PMUAXP228，帶庫侖計的充電管理，獨家同時支持S5P4418 和S5P6818。并率先集成千兆以太網，可以廣泛應用于MID，POS，PDA，PND，智能家居，手機，車機，學習機，游戲機以及其他各種工控領域。

X6818CV3 核心板具有以下特性：
	最佳尺寸，即保證精悍的體積又保證足夠的GPIO 口，僅68mm*48mm；
	使用x-powers 的AXP228 PMU 電源管理設計，在保證工作穩定可靠的同時，成本足夠低廉；
	支持多種品牌，多種容量的emmc，默認使用東芝8GB emmc(19nm MLC 工藝)；
	使用單通道DDR3 設計，默認支持1GB 容量，可定制2GB 容量；
	支持電源休眠喚醒；
	支持android5.0 操作系統；
	板載千兆有線以太網；
	拒絕掉程序，遠離使用nand flash 批量掉程序的煩惱；
	產品穩定可靠，拷機7 天7 夜不死機；

特性參數

結構參數
外觀	郵票孔方式
核心板尺寸	68mm48mm3mm
引腳間距	1.2mm
引腳焊盤尺寸	1.8mm*0.8mm
引腳數量	180PIN
板層	8 層

系統配置
CPU	S5P6818
主頻	64 位八核1.4GHz
內存	標配1GB，可定制2GB
存儲器	4GB/8GB/16GB/32GB emmc 可選，標配8GB
電源IC	使用AXP228，支持動態調頻，庫侖計等
以太網	使用RTL8211E 千兆以太網PHY

接口參數
LCD 接口	同時支持TTL、LVDS、MIPI 接口輸出
Touch 接口	電容觸摸，可使用USB 或串口擴展電阻觸摸
音頻接口	AC97/IIS 接口，支持錄放音
SD 卡接口	2 路SDIO 輸出通道
Nand 接口	淘汰技術，未引出
emmc 接口	板載emmc 接口，管腳不另外引出
以太網接口	支持千兆以太網
USB HOST 接口	一路HOST2.0，一路HSIC
USB OTG 接口	一路OTG2.0
UART 接口	5 路串口，支持帶流控串口
PWM 接口	4 路PWM 輸出
IIC 接口	2 路IIC 輸出
SPI 接口	1 路SPI 輸出
ADC 接口	2 路ADC 輸出
Camera 接口	1 路BT656/BT601，1 路MIPI 輸出
HDMI 接口	高清音視頻輸出接口，音視頻同步輸出
VGA 接口	使用LCD 輸出接口擴展
啟動配置接口	無需啟動配置，核心板自動適配

電氣特性
輸入電壓	3.7~5.5V(推薦使用5V 輸入)
輸出電壓	3.3V/4.2V(可用于底板供電及電池充電)
工作溫度	-40~80 度
儲存溫度	-10~80 度

核心板外觀

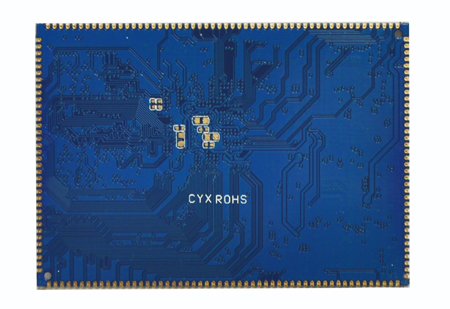

正面圖	背面圖

核心板結構圖

核心板結構尺寸及管腳排列：

點擊下載：X6818核心板簡介
