ibox6818卡片電腦

CPU	：	S5P6818,ARM Cortex-A53 64位八核
主頻	：	1.4GHz*8
內存	：	1GB or 2GB DDR3
Flash	：	支持4GB/8GB/16GB emmc可選，標配8GB emmc

6818卡片電腦是深圳市九鼎創展科技有限公司自主研發的極多種功能于一身的掌上微型電腦，它具有體積小，功能強，速度快，功耗低，源碼全等特點，徹底顛覆了x6818的核心板+底板的模式，可在無需擴展底板的前提下，直接嵌入自己的產品，真正實現高效，快捷。

6818卡片電腦非常適合無需其他行業外設擴展的領域，如工控，電力，通訊，醫療，媒體，安防，車載，金融，消費電子，廣告機，機頂盒，手持設備，游戲機，顯示控制等，用戶可免二次開發，直接嵌入到自己的產品中。同時適合各大高校，嵌入式工程師用于學習研究或DIY等。

ibox6818卡片電腦是ibox4418的升級版，在硬件上，它和ibox4418完全兼容，只需對換CPU即可。因此，他們無論是外設，還是尺寸，都完全相同。默認尺寸只有100*68mm，板載VGA，USB WIFI/BT二合一模塊，紅外一體化接收頭，camera接口等。在性能上，它由四核A9升級到八核A53，性能得到質的提升。

ibox6818卡片電腦采用三星最新的S5P6818芯片設計，它和S5P4418芯片管腳完全兼容，ARM內核由四核A9升級到八核A53，但是片內外設都完全相同。二者芯片差異對照表如下：

	S5P4418	S5P6818
上市時間	2014年10月	2015年1月
工藝制程	28nm	28nm
CPU主頻	1.4G	1.6G
封裝尺寸	0.65mm引腳間距，17*17mm2 513-FCBGA封裝	0.65mm引腳間距，17*17mm2 513-FCBGA封裝
CPU架構	Cortex-A9四核	Cortex-A53八核

從上表可以很清晰的看到，4418和6818除了ARM核的提升，其片內外設完全相同。對于ARM處理器，ARM內核就好比汽車的發動機，換了內核，其性能馬上有了質的飛躍。實測內存拷貝速度，S5P6818要超過S5P4418三倍以上。

軟件資源

ibox6818卡片電腦支持android5.0操作系統，linux3.4.39+QT5.4系統以及ubuntu12.04三大操作系統。各操作系統支持的驅動列表如下：

x6818開發板驅動支持列表
system driver	linux3.4.39+ android5.0	linux3.4.39+ QT5.4	ubuntu12.04
7寸LCD(1024*600)	●	●	●
4.3寸LCD(480*272)	●	●	●
LVDS屏(1366*768)	●	●	●
MIPI屏	●	●	●
PMIC驅動(AXP228)	●	●	●
電容觸摸	●	●	●
電阻觸摸	●	●	Coming soon
EMMC驅動	●	●	●
SD卡驅動	●	●	●
獨立按鍵	●	●	●
Gsensor	●	Coming soon	Coming soon
LED	●	●	●
蜂鳴器驅動	●	●	●
紅外遙控	●	●	Coming soon
開關機	●	●	●
休眠喚醒	●	●	Coming soon
四路USB HOST驅動	●	●	●
一路USB OTG驅動	●	●	●
音頻(RTL5621)	●	●	●
錄音(RTL5621)	●	Coming soon	Coming soon
USB WIFI	Coming soon	●	●
USB WIFI/BT4.0	●	Coming soon	●
并口攝相頭驅動	Coming soon	Coming soon	Coming soon
微距攝相頭驅動	Coming soon	Coming soon	Coming soon
并口雙路攝相頭驅動	Coming soon	Coming soon	Coming soon
USB口攝相頭驅動	Coming soon	Coming soon	Coming soon
雙USB攝相頭驅動	需應用支持	需應用支持	●
串口	●	●	●
HDMI	●	●	●
3G模塊(3G dongle)	Coming soon	Coming soon	Coming soon
3G模塊(PCIE接口)	Coming soon	Coming soon	Coming soon
GPS模塊	●	●	●
千兆以太網	●	●	●
USB鼠標鍵盤	●	●	●
uboot	●	●	●
SD卡脫機更新映像	●	●	●
TVIN模塊(TVP5150)	Coming soon	Coming soon	Coming soon
VGA驅動(SDA7123)	●	●	●

產品功能特性

內核：ARM Cortex-A53 64位八核；
主頻：1.4GHz*4；
內存：2GB DDR3，可向下兼容1GB DDR3；
Flash：支持4GB/8GB/16GB emmc可選，標配8GB emmc；
24位RGB接口；
8位LVDS接口；
兩路USB HOST接口，支持更多的USB設備同時使用；
USB OTG接口；
四路TTL電平UART接口；
2路TF卡接口；
兩路LED指示；
復位按鈕；
軟件開關機按鈕；
支持外置揚聲器；
支持MIC輸入；
支持耳機輸出接口；
獨家支持免啟動配置開關設計；
支持背光無級調節；
支持HDMI接口；
支持5點電容觸摸；
板載USB接口WIFI/BT二合一模塊；
支持多種SPI，I2C，UART，等外圍器件擴展；
支持MPEG4，H.263，H.264，MJPEG視頻編碼；
支持幾乎全格式視頻解碼；
支持2D，3D高性能圖形加速；
支持RTC時鐘實時保存；
支持千兆有線以太網RTL8211E；
支持BT656/BT601/MIPI攝相頭接口；
支持GPS接口；
支持GPRS接口；
支持外置USB 3G模塊；
支持USB鼠標，鍵盤；
支持紅外一體化接收頭；

硬件資源

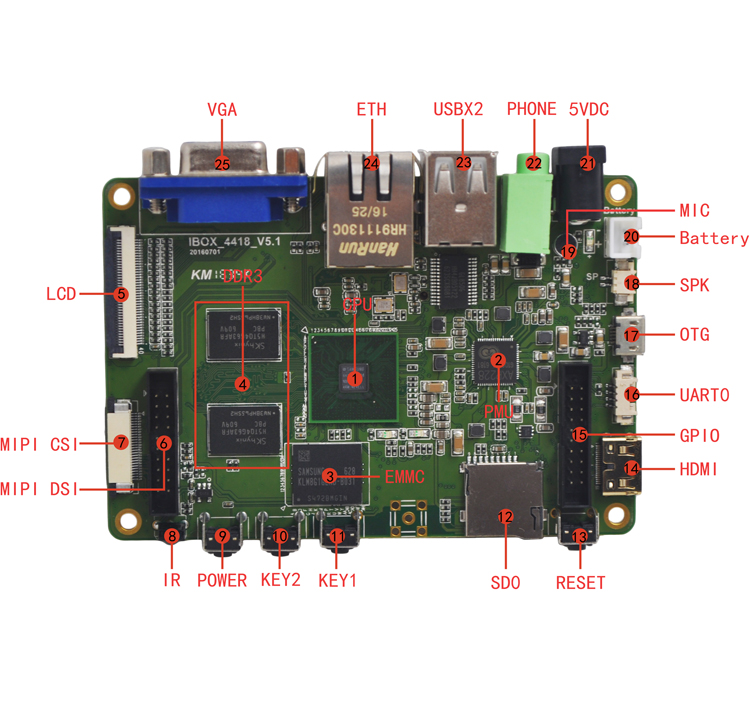

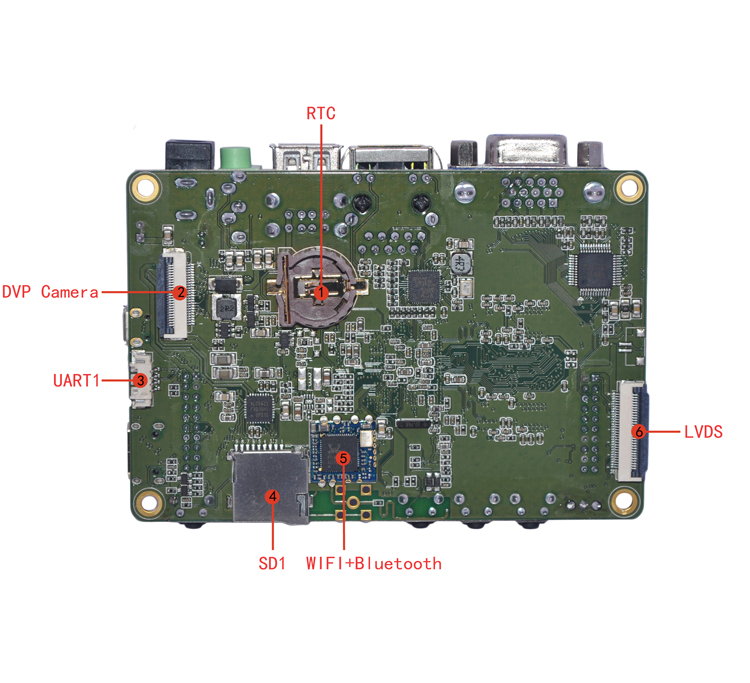

硬件接口描述

卡片電腦啟動指引

ibox6818卡片電腦同ibox4418一樣，采用免啟動配置啟動模式，開發板啟動時，會依次從SD0，SD2以及USB device尋找bootloader，直到啟動為止。默認SD0接外部的TF卡，SD2接EMMC，USB device通過OTG線連接到PC機上，可通過fastboot實現在線燒寫。

當EMMC中沒有程序時，可以通過外接TF卡燒寫。將uboot燒寫到TF卡上，再將TF卡插到開發板的SD0通道，通過SD卡啟動。再使用microUSB延長線通過fastboot即可更新整個映像了。

已經正常燒寫映像的開發板，長按POWER鍵即可正常開機。擴展接口定義

J10(UART0接口)

J10引腳定義
引腳編號	信號	引腳編號	信號
1	GND	3	TXD0
2	RXD0	4	VCC3P3_SYS

J11(UART2接口)

J11引腳定義
引腳編號	信號	引腳編號	信號
1	GND	3	TXD2
2	RXD2	4	VCC3P3_SYS

U451(camera接口)

U451引腳定義
引腳編號	信號	引腳編號	信號
1	CAM_PN（說明1）	13	MCU_CAM1_MCLK
2	GND	14	CAM_D6
3	MCU_SDA_0	15	GND
4	VCC3P3_SYS	16	CAM_D5
5	MCU_SCL_0	17	CAM_CLK
6	CAM_RST	18	CAM_D4
7	CAM_V	19	CAM_D0
8	CAM_PD	20	CAM_D3
9	CAM_H	21	CAM_D1
10	VCC1P8_CAM（說明2）	22	CAM_D2
11	VCC1P8_CAM（說明3）	23	NC
12	CAM_D7	24	CAM_PN

說明1：原理圖中R151默認空焊，故第1腳默認為NC

說明2：原理圖中R194默認空焊，故第10腳默認為NC

說明3：第11腳連到PMU的DLDO2，電壓可調，默認為2.8V，用于支持500W像素攝相頭
