x3288核心板

CPU	：	RK3288，ARM Cortex-A17四核
主頻	：	1.8 GHz
內存	：	標配2GB，可定制4GB
Flash	：	標配16GB，4GB/8GB/16GB emmc可選
電源IC	：	使用ACT8846，支持動態調頻
下載	：	x3288核心板

產品簡介

X3288CV5是基于瑞芯微RK3288的一款核心板，它由深圳市九鼎創展科技有限公司自主研發，生產并銷售。它是一款基于A17四核，主頻高達1.8GB的高性能核心板。RK3288被名副其實的譽為跑分王、游戲王、超清王，它集多種優勢于一身，是全球首款全新架構的內核芯片，全球首款采用最新Mali-T76x系列GPU的芯片，以及全球第一個4Kx2K硬解H.265視頻的芯片。目前該芯片已經廣泛應用于機頂盒、平板、游戲機等領域。

X3288CV5核心板具有以下特性：
	最佳尺寸，即保證精悍的體積又保證足夠的GPIO 口，僅55mm*55mm；
	使用ACT8846作為電源管理設計，在保證工作穩定可靠的同時，成本足夠低廉；
	支持多種品牌，多種容量的emmc，默認使用16GB emmc( MLC 工藝)；
	使用雙通道DDR3 設計，默認支持2GB 容量，可定制4GB 容量；
	支持電源休眠喚醒；
	支持android4.4/android5.1/android7.1操作系統；
	支持千兆有線以太網；
	拒絕掉程序，遠離使用nand flash 批量掉程序的煩惱；
	產品已經超大批量交貨，工作穩定可靠；

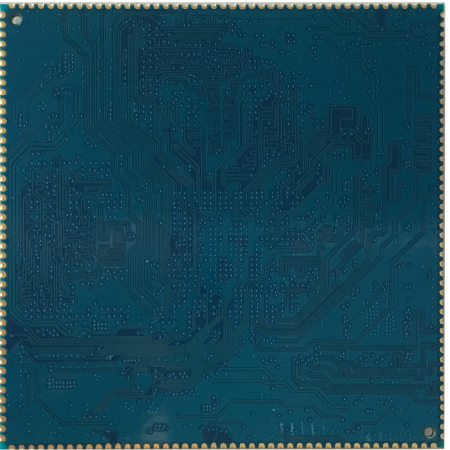

產品圖片

特性參數

系統配置
CPU	RK3288
主頻	A17四核1.8GHZ
內存	標配2GB，可定制4GB
存儲器	4GB/8GB/16GB emmc 可選，標配16GB
電源IC	使用ACT8846，支持動態調頻

接口參數
LCD 接口	同時支持TTL、LVDS、MIPI 接口輸出
Touch 接口	電容觸摸，可使用USB 或串口擴展電阻觸摸
音頻接口	AC97/IIS 接口，支持錄放音
SD 卡接口	2 路SDIO 輸出通道
emmc 接口	板載emmc 接口，管腳不另外引出
以太網接口	支持千兆以太網
USB HOST 接口	2 路HOST2.0
USB OTG 接口	1 路OTG2.0
UART 接口	4 路串口，支持帶流控串口
PWM 接口	2 路PWM 輸出
IIC 接口	4 路IIC 輸出
SPI 接口	1 路SPI 輸出
ADC 接口	1 路ADC 輸出
Camera 接口	1 路BT656/BT601，1 路MIPI 輸出
HDMI 接口	高清音視頻輸出接口，音視頻同步輸出
VGA 接口	使用LCD 輸出接口擴展
啟動配置接口	無需啟動配置，核心板自動適配

電氣特性
輸入電壓	3.7~5.5V(推薦使用5V 輸入)
輸出電壓	3.3V/4.2V(可用于底板供電及電池充電)
工作溫度	-10~70 度
儲存溫度	-10~80 度

核心板結構圖

核心板結構尺寸及管腳排列：

結構參數
外觀	郵票孔方式
核心板尺寸	55.8mm55.8mm3mm
引腳間距	1.2mm
引腳焊盤尺寸	1.8mm*0.7mm
引腳數量	180PIN
板層	8 層

核心板引腳定義
1	TOUCH_INT	46	HDMI_HPD	91	HP_DET	136	3G_GPIO1
2	IR	47	HDMI_TXCN	92	WIFI_REG_ON	137	OTG_VBUS_DRV
3	BL_EN	48	HDMI_TXCP	93	WIFI_CLK	138	USB_INT
4	TOUCH_RST	49	HDMI_TX0N	94	WIFI_CMD	139	OTG_DET
5	LVDS_D0P	50	HDMI_TX0P	95	WIFI_D3	140	OTG_ID
6	LVDS_D0N	51	HDMI_TX1N	96	WIFI_D2	141	OTG_DM
7	LVDS_D1P	52	HDMI_TX1P	97	WIFI_D1	142	OTG_DP
8	LVDS_D1N	53	HDMI_TX2N	98	WIFI_D0	143	HOST1_DM
9	LVDS_D2P	54	HDMI_TX2P	99	RTC_CLKOUT	144	HOST1_DP
10	LVDS_D2N	55	MIPI_TX/RX_D3N	100	GPIO7_A5_D	145	HOST2_DM
11	LVDS_D3P	56	MIPI_TX/RX_D3P	101	UART0_RXD	146	HOST2_DP
12	LVDS_D3N	57	MIPI_TX/RX_D2N	102	UART0_TXD	147	UART2_RXD
13	LVDS_D4P	58	MIPI_TX/RX_D2P	103	UART0_CTS	148	UART2_TXD
14	LVDS_D4N	59	MIPI_TX/RX_CLKN	104	UART0_RTS	149	GSEN_INT
15	LVDS_CLK0P	60	MIPI_TX/RX_CLKP	105	BT_WAKE	150	COMP_INT
16	LVDS_CLK0N	61	MIPI_TX/RX_D1N	106	BT_RST	151	GYR_INT
17	LVDS_D5P	62	MIPI_TX/RX_D1P	107	WIFI_HOST_WAKE	152	LIGHT_INT
18	LVDS_D5N	63	MIPI_TX/RX_D0N	108	BT_HOST_WAKE	153	I2C1_SDA_Sensor
19	LVDS_D6P	64	MIPI_TX/RX_D0P	109	UART1_RX	154	I2C1_SCL_Sensor
20	LVDS_D6N	65	I2C3_SDA_CAM	110	UART1_TX	155	GPIO7_A3_D
21	LVDS_D7P	66	I2C3_SCL_CAM	111	UART3_RXD	156	ADCIN1
22	LVDS_D7N	67	CIF_PDN1	112	UART3_TXD	157	RESET
23	LVDS_D8P	68	CIF_PDN0	113	UART4_RXD	158	PMIC_PWRON
24	LVDS_D8N	69	CIF_CLKO	114	UART4_TXD	159	VCC+5V
25	LVDS_D9P	70	CIF_CLKI	115	3G_REG_ON	160	VCC+5V
26	LVDS_D9N	71	CIF_VSYNC	116	3G_WAK_IN	161	VCC50_USB
27	LVDS_CLK1P	72	CIF_HREF	117	3G_WA_OUT	162	VCC_BAT+
28	LVDS_CLK1N	73	CIF_D7	118	PHY_INT	163	VCC_BAT-
29	LCDC0_DCLK	74	CIF_D6	119	PHY_TXCLK	164	GND
30	LCDC0_DEN	75	CIF_D5	120	PHY_RST	165	GND
31	LCDC0_HSYNC	76	CIF_D4	121	MAC_RXCLK	166	VCC_SYS
32	LCDC0_VSYNC	77	CIF_D3	122	MAC_MDIO	167	VCC_SYS
33	MIPI_TX_D0P	78	CIF_D2	123	PHY_TXEN	168	VCC_RTC
34	MIPI_TX_D0N	79	CIF_D1	124	MAC_CLK	169	VCC_IO
35	MIPI_TX_D1P	80	CIF_D0	125	MAC_RXDV	170	SDMMC_PWR
36	MIPI_TX_D1N	81	PHONE_CTL	126	MAC_MDC	171	SDMMC_D0
37	MIPI_TX_CLKP	82	SPK_CTL	127	MAC_RXD1	172	SDMMC_D1
38	MIPI_TX_CLKN	83	I2S0_SDI	128	MAC_RXD0	173	SDMMC_D2
39	MIPI_TX_D2P	84	I2S0_LRCK_RX	129	PHY_TXD1	174	SDMMC_D3
40	MIPI_TX_D2N	85	I2S0_LRCK_TX	130	PHY_TXD0	175	SDMMC_CMD
41	MIPI_TX_D3P	86	I2S0_SDO0	131	MAC_RXD3	176	SDMMC_CLK
42	MIPI_TX_D3N	87	I2S0_SCLK	132	MAC_RXD2	177	SDMMC_DET
43	I2C5_SDA_HDMI	88	I2S0_CLK	133	PHY_TXD3	178	LCDC_BL
44	I2C5_SCL_HDMI	89	I2C2_SCL_AUDIO	134	PHY_TXD2	179	I2C4_SCL_TP
45	HDMI_CEC	90	I2C2_SDA_AUDIO	135	PHY_PMEB	180	I2C4_SDA_TP

點擊下載：X3288核心板簡介
